■ 配管施工図専用CAD The HAIKAN ■

配管施工図専用CAD The HAIKANイメージ

配管一括詳細化

単線表現配管の詳細化

単線表現の配管を連続線のように書き、継手種類を決め、図を囲むだけで即座に詳細化図面が出来あがります。



豊富な継手部材

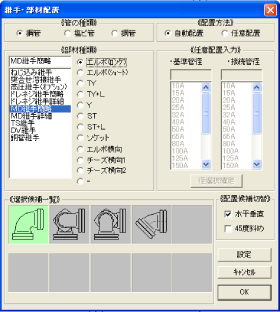

継手・部材配置画面

鋼管・塩ビ管・銅管の多くの継手が準備されています。

更に、作図した配管の管径を認識し、それに合った継手が配置されます。



バルブ・弁も全て登録済み

配管シンボル

一覧の中から配置部材を選択し、管を指示するだけで配置出来ます。

配置する部材の向きはスペースキーを押すと切り替え出来ます。



配管情報配置

配管情報

作図した配管の管径・管種の配置が出来ます。

引出線・線上どちらも使用可能です。



作図後の修正も簡単

配管図修正

交差している配管・管端部の処理も作図した配管を指示するだけの操作で行えます。
